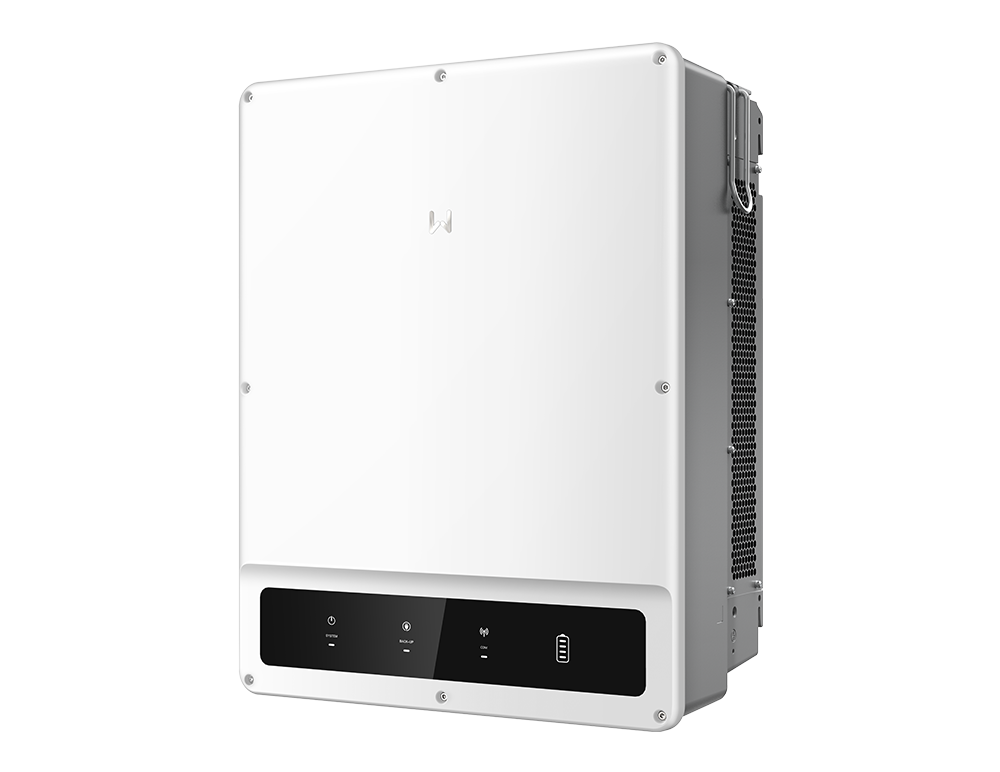

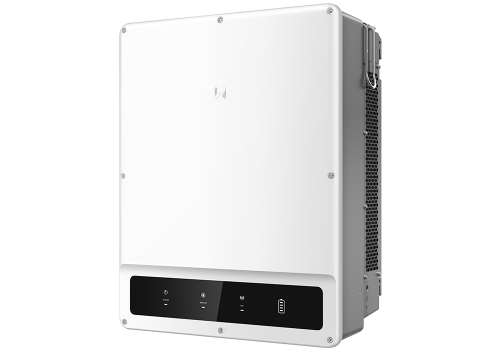

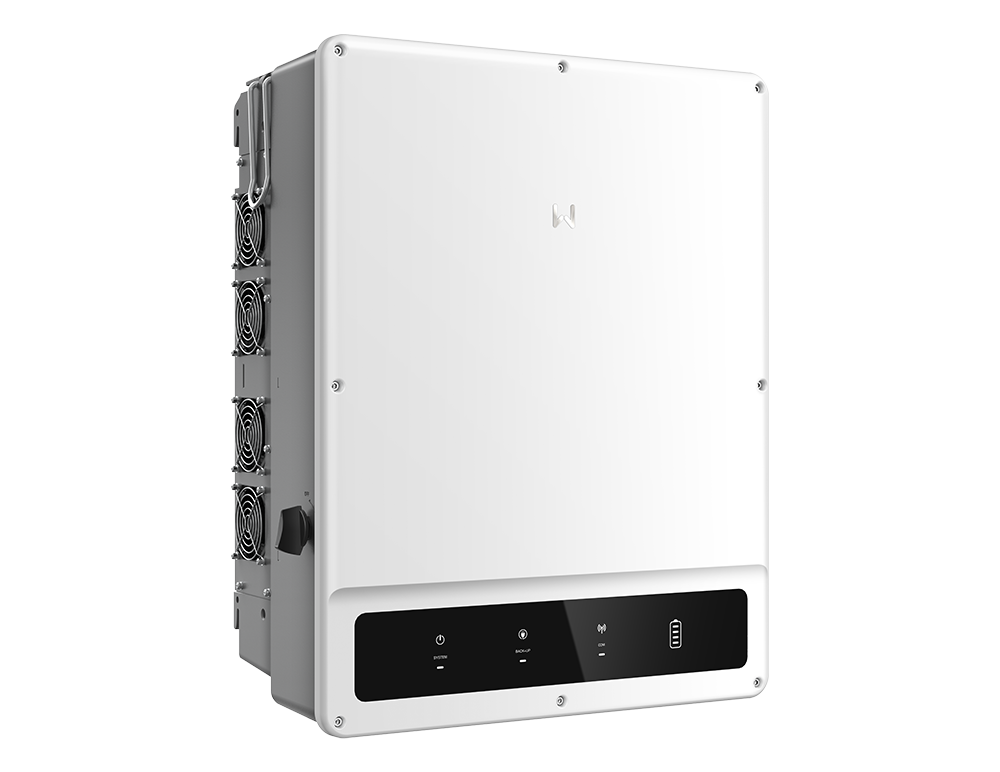

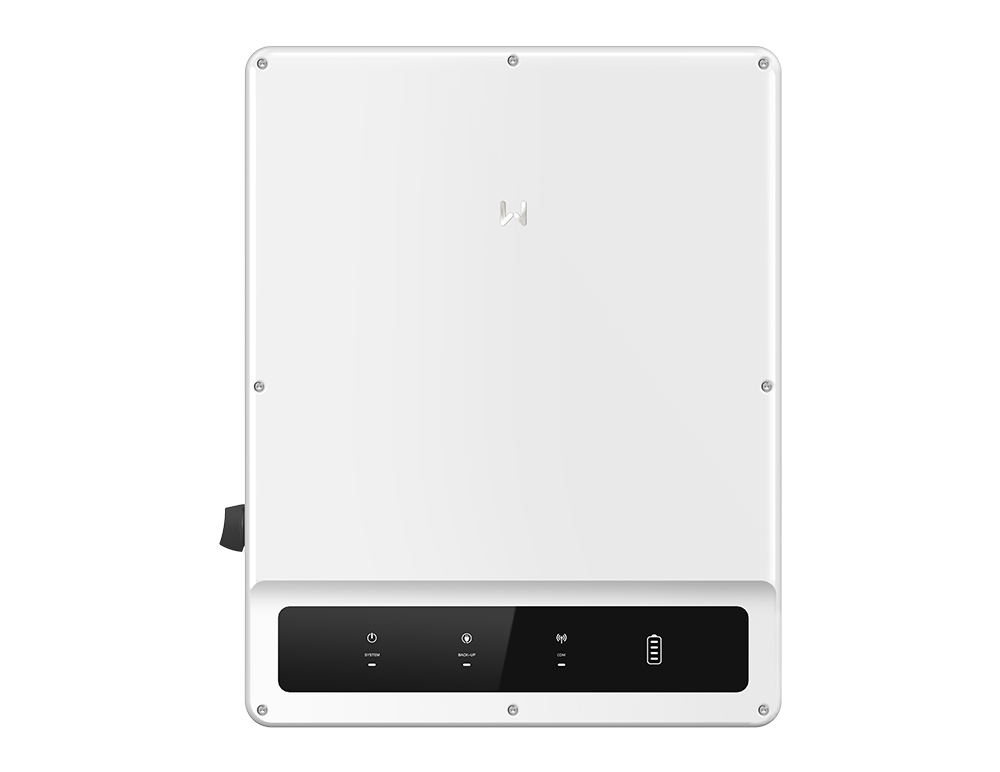

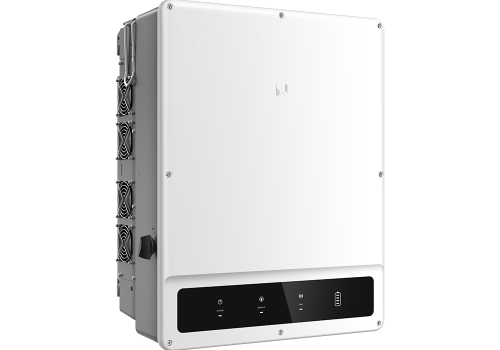

Inverter Hybrid ET HV GW50K-ET-10 – 50kW, 3 Pha (Áp Cao)

Biến tần hybrid GoodWe GW50K-ET-10 – 50kW, 3 Pha, 4 MPPT, Pin điện áp cao (HV)

GoodWe GW50K-ET-10 thuộc Series ET (40/50kW | 3 pha | 3/4 MPPT | Biến tần hybrid HV), được phát triển cho các hệ thống điện mặt trời thương mại và công nghiệp công suất lớn. Biến tần sử dụng pin Li-Ion điện áp cao 500V, hoạt động linh hoạt trên lưới, ngoài lưới hoặc kết hợp lưu trữ, đồng thời hỗ trợ kết nối song song ở cả hai chế độ để mở rộng công suất theo nhu cầu thực tế.

Khi tích hợp với Hộp chuyển mạch tĩnh (STS) của GoodWe, GW50K-ET-10 có thể chuyển đổi ở cấp độ UPS sang chế độ dự phòng, đồng thời tương tác với máy phát điện diesel để sạc pin hiệu quả. Biến tần tương thích với nhiều dung lượng và thương hiệu pin điện áp cao, bao gồm pin Lynx C của GoodWe, mang lại giải pháp lưu trữ năng lượng toàn diện và ổn định cho doanh nghiệp.

1. Ứng dụng linh hoạt cho hệ thống thương mại & công nghiệp

• Công suất AC danh định: 50.000W, 3 pha, điện áp danh định 380/400V (3L/N/PE), tần số 50/60Hz.
• Công suất biểu kiến danh định phát lên lưới: 50kVA; công suất phát tối đa: 55kVA – đảm bảo biên độ dự phòng cho các tải tăng đột ngột.
• Công suất biểu kiến tối đa lấy từ lưới: 50kVA – hỗ trợ bổ sung công suất cho phụ tải và sạc pin khi cần.
• Dòng AC tối đa đến lưới: khoảng 75,8A @380V; 72,5A @400V.
• Dòng AC tối đa từ lưới: khoảng 75,8A @380V; 72,5A @400V.
• Khả năng công suất không cân bằng tới 110%, phù hợp với đặc thù phụ tải thực tế thường không cân bằng giữa các pha.
• Hệ số công suất đầu ra: xấp xỉ 1, có thể điều chỉnh từ 0,8 trễ đến 0,8 sớm để đáp ứng yêu cầu lưới điện.

2. Pin Li-Ion điện áp cao – Công suất sạc/xả tới 55kW

• Loại pin: Li-Ion điện áp cao (HV), tương thích với nhiều thương hiệu pin lưu trữ, bao gồm dòng Lynx C của GoodWe.
• Điện áp pin danh định: 500V; dải điện áp làm việc: 200 – 800V; điện áp khởi động: 200V.
• Số ngõ pin: 1.
• Dòng sạc liên tục tối đa: 100A; dòng xả liên tục tối đa: 100A.
• Công suất sạc tối đa: 55.000W; công suất xả tối đa: 55.000W – đáp ứng nhu cầu lưu trữ và cấp điện lớn cho phụ tải quan trọng.

3. Dữ liệu đầu vào chuỗi PV – 4 MPPT, công suất DC tới 75kW

• Công suất đầu vào PV tối đa: 75.000W theo bảng thông số; trong điều kiện thiết kế phù hợp, có thể mở rộng tới 100kW (2×P_n) theo chú thích của hãng.
• Điện áp DC đầu vào tối đa: 1.000V.
• Dải điện áp làm việc MPPT: 165 – 850V; điện áp khởi động: 200V.
• Điện áp danh định đầu vào: 620V – phù hợp với chuỗi pin dài sử dụng module công suất cao.
• Số MPPT: 4; số chuỗi/MPPT: 2 – linh hoạt chia dàn pin theo nhiều hướng mái, nhiều vùng bức xạ khác nhau.
• Dòng điện tối đa mỗi MPPT: 42/32/42/32A; dòng ngắn mạch tối đa mỗi MPPT: 55/42/55/42A – tương thích tốt với các tấm pin dòng lớn.
• Hiệu suất MPPT: lên tới 99,0% – giảm tổn thất và tối ưu công suất thu được từ dàn pin.

4. Dữ liệu đầu ra AC (Hòa lưới) – Hiệu suất tới 98,1%

• Điện áp đầu ra danh định: 380/400V, 3 pha, 3L/N/PE; dải điện áp: 176 – 276V (điện áp pha).
• Tần số lưới danh định: 50/60Hz; dải tần số làm việc: 45–55Hz / 55–65Hz.
• Tổng độ méo sóng hài (THD): <3% (tải tuyến tính) – chất lượng điện phù hợp với thiết bị điện tử nhạy cảm.
• Hiệu suất tối đa: 98,1%; hiệu suất Châu Âu: 97,5%; hiệu suất cực đại từ pin sang AC: 97,7%.

5. Dữ liệu đầu ra AC (Dự phòng) – yêu cầu hộp STS bổ sung

• Công suất biểu kiến danh định dự phòng: 50kVA.
• Công suất biểu kiến đầu ra tối đa: 55kVA, có thể tăng lên 60kVA trong 60 giây và 75kVA trong 10 giây – đáp ứng tốt dòng khởi động của các tải mô-tơ, bơm, quạt công suất lớn.
• Dòng điện đầu ra tối đa chế độ dự phòng: khoảng 83,3A @380V; 79,7A @400V.
• Điện áp & tần số đầu ra: 380/400V, 3 pha, 50/60Hz; THD đầu ra: <3% (tải tuyến tính).
• Lưu ý: để sử dụng chế độ dự phòng AC, hệ thống cần lắp thêm Hộp chuyển mạch tĩnh STS của GoodWe.

6. Hệ thống bảo vệ toàn diện – An toàn & độ tin cậy cao

• Bộ giám sát dòng dư (RCD) tích hợp, nâng cao an toàn cho người dùng và thiết bị.
• Bảo vệ phân cực ngược PV & pin được tích hợp sẵn.
• Các bảo vệ AC: bảo vệ chống đảo lưới, quá dòng AC, đoản mạch AC, quá áp AC.
• Công tắc DC tích hợp trên thân máy, thuận tiện thao tác khi bảo trì hoặc xử lý sự cố.
• Chống sét lan truyền: SPD loại II phía DC (tùy chọn nâng cấp lên Loại I + II) và SPD loại II phía AC.
• Bộ ngắt mạch lỗi hồ quang (AFCI) tùy chọn cùng chức năng tắt máy từ xa, đáp ứng các tiêu chuẩn an toàn hiện đại.

7. Thiết kế, kích thước & giám sát thông minh

• Dải nhiệt độ hoạt động: -35°C đến +60°C; độ ẩm tương đối: 0 – 95%; độ cao lắp đặt tối đa: 4.000m.
• Phương pháp làm mát: làm mát bằng quạt thông minh – tối ưu nhiệt độ vận hành và độ bền thiết bị.
• Kích thước (Rộng × Cao × Sâu): 520 × 660 × 260mm; trọng lượng: khoảng 65kg.
• Cấu trúc liên kết: không cách ly; cấp bảo vệ: IP66 – có thể lắp đặt ngoài trời, chống bụi và tia nước.
• Giao diện hiển thị: LED, WLAN + APP – cho phép theo dõi trạng thái hệ thống một cách trực quan.
• Kết nối & giám sát: giao tiếp BMS qua CAN; giao tiếp với đồng hồ đo qua RS485; kết nối cổng thông tin qua RS485, WiFi + LAN + Bluetooth, 4G + Bluetooth (tùy chọn), thuận tiện quản lý từ xa trên nền tảng GoodWe.
• Kiểu lắp đặt: treo tường, thiết kế mặt trước tối giản – thanh lịch và gọn gàng, phù hợp phòng kỹ thuật và không gian thương mại.

8. Tài liệu kỹ thuật GW50K-ET-10

Quý khách có thể tham khảo chi tiết đầy đủ các thông số trong Datasheet chính hãng GoodWe ET 40/50kW dưới đây:
