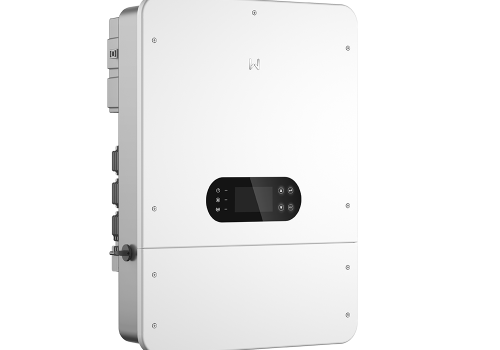

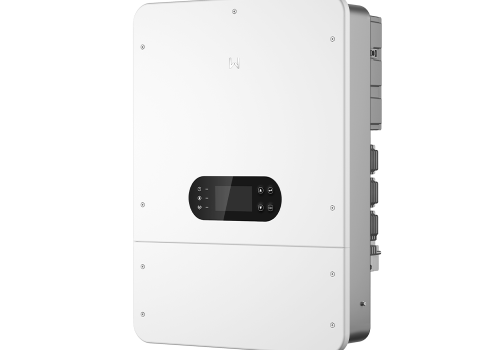

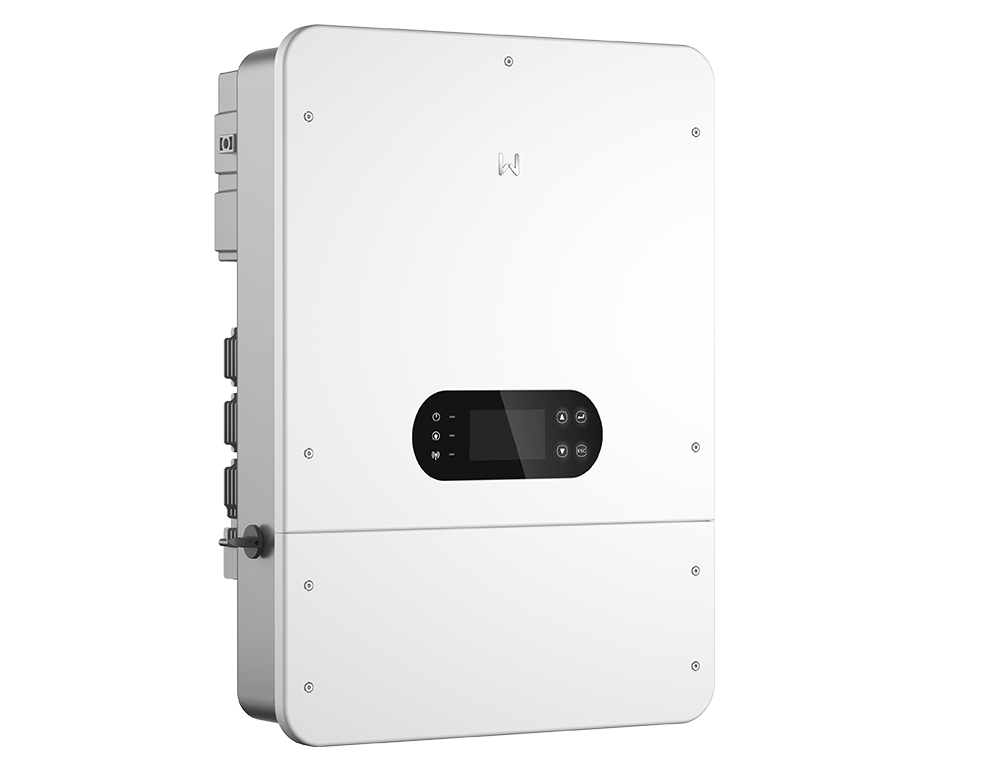

Biến tần hybrid GoodWe GW15K-ET-L-G10 – 15kW, 3 Pha, 4 MPPT, 48V (ET LV Series)

GoodWe GW15K-ET-L-G10 thuộc Series ET LV (5–20kW | 3 pha | 2/3/4 MPPT | Biến tần hybrid điện áp thấp 48V), được tối ưu cho các hệ thống điện mặt trời dân dụng cao cấp và thương mại nhỏ. Biến tần sử dụng pin 48V (LFP hoặc ắc quy chì), kết hợp linh hoạt giữa làm việc hòa lưới, dự phòng và hỗ trợ máy phát điện, mang lại một giải pháp lưu trữ năng lượng ổn định, an toàn và dễ mở rộng.

Với công suất AC danh định 15kW, 4 MPPT độc lập và công suất đầu vào PV tối đa 30kW (tới 200% công suất AC), GW15K-ET-L-G10 đặc biệt phù hợp cho những hệ có mái phức tạp, nhiều hướng lắp đặt, đồng thời đáp ứng nhu cầu tải lớn. Khả năng chuyển mạch sang chế độ dự phòng <4ms giúp hệ thống vận hành như một bộ lưu điện chuyên nghiệp cho toàn bộ ngôi nhà.

1. Công suất 15kW 3 pha – Lý tưởng cho gia đình lớn & thương mại nhỏ

• Công suất AC danh định: 15.000W, điện áp lưới 400/380V, 3L/N/PE, tần số 50/60Hz.
• Công suất AC tối đa: 16.500W; công suất biểu kiến tối đa xuất ra lưới: 16,5kVA.
• Công suất biểu kiến danh định dự phòng: 15kVA, có thể tăng tới 30kVA trong 10 giây để chịu dòng khởi động của tải nặng (máy bơm, điều hòa, mô-tơ…).
• Dòng AC tối đa phát lên lưới: khoảng 23,9A ở 230V (25A @ 220V); dòng AC danh định: khoảng 21,7A @ 230V.
• Khả năng xuất công suất không cân bằng lên đến 150% giữa các pha, phù hợp với thực tế phụ tải gia đình.
• Hệ số công suất: xấp xỉ 1, có thể điều chỉnh từ 0,8 cảm đến 0,8 dung để đáp ứng yêu cầu của đơn vị điện lực.

2. Tương thích pin 48V – Hai cổng pin độc lập, dòng lớn 165A

• Loại pin: LFP (LiFePO₄) và ắc quy chì (Lead-acid) điện áp thấp 48V.
• Điện áp pin danh định: 48V; dải làm việc: 40 – 60V; điện áp khởi động: 30V.
• Số cổng pin: 2 cổng độc lập – giúp kết nối song song nhiều cụm pin, linh hoạt trong thiết kế dung lượng lưu trữ.
• Dòng sạc/xả liên tục tối đa: 165A cho mỗi cổng (tổng dòng hệ thống lên tới 330A).
• Công suất sạc tối đa: 15kW; công suất xả tối đa: 16,5kW – đủ đáp ứng các tải lớn chạy đồng thời trong gia đình.
• Tương thích với nhiều thương hiệu pin 48V, bao gồm các dòng pin Lynx A G3, Lynx U G3 và BAT 14kWh của GoodWe.

3. Phía PV – 4 MPPT, dòng 20A mỗi chuỗi, vượt công suất PV tới 200%

• Công suất đầu vào PV tối đa: 30kW – cho phép lắp dàn pin gấp đôi công suất biến tần để tăng sản lượng trong điều kiện nắng yếu.
• Điện áp DC tối đa: 1000V; dải MPPT: 150 – 850V; điện áp khởi động: 180V; điện áp danh định: 620V.
• Số MPPT: 4; số chuỗi/MPPT: 1/1/1/1 – cực kỳ linh hoạt khi bố trí tấm pin trên nhiều hướng mái, nhiều góc nghiêng.
• Dòng điện tối đa mỗi MPPT: 20A; dòng ngắn mạch tối đa mỗi MPPT: 26A – tương thích tốt với các tấm pin công suất lớn đời mới.
• Hiệu suất MPPT: 99,9%, giúp bám điểm công suất tối ưu của dàn pin và giảm tổn thất trên chuỗi.

4. Chế độ dự phòng & tích hợp máy phát điện

• Thời gian chuyển mạch sang chế độ dự phòng <4ms, đảm bảo các thiết bị nhạy cảm như máy tính, modem, camera… không bị tắt khi mất lưới.
• Công suất dự phòng danh định: 15kVA, tối đa: 16,5kVA (có thể tăng tới 30kVA trong 10s để chịu tải khởi động).
• Điện áp và tần số đầu ra dự phòng: 400/380V, 3 pha, 50/60Hz – tương thích với hệ thống điện ba pha tiêu chuẩn.
• Tương thích máy phát điện: công suất biểu kiến định mức 20kVA, dải tần 45–55Hz / 55–65Hz, hỗ trợ sạc pin từ máy phát khi cần.
• Dòng bypass tối đa: 70A – đảm bảo an toàn khi hệ thống chuyển qua nguồn lưới/máy phát.

5. Bảo vệ toàn diện & độ an toàn cao

• Giám sát dòng điện chuỗi PV và kiểm tra điện trở cách điện tích hợp sẵn, giúp phát hiện sớm bất thường trên dàn pin.
• Bộ giám sát dòng dư (RCD) tích hợp, bảo vệ người dùng khỏi nguy cơ rò điện.
• Bảo vệ quan trọng: chống phân cực ngược PV, chống đảo lưới, bảo vệ quá áp/quá dòng AC, bảo vệ ngắn mạch AC, công tắc DC tích hợp.
• Chống sét lan truyền: SPD loại II ở cả phía DC và AC, tăng cường an toàn khi có xung sét lan truyền trên lưới.
• AFCI dùng AI (tùy chọn), phát hiện hồ quang DC trên chuỗi pin, giảm nguy cơ cháy nổ.
• Cấp bảo vệ vỏ máy IP66, chống bụi và tia nước mạnh – lắp đặt được cả trong nhà lẫn ngoài trời; cấp chống ăn mòn C4 phù hợp môi trường ven biển.

6. Thiết kế, kích thước & giao tiếp giám sát thông minh

• Hiệu suất tối đa: 97,9%; hiệu suất Châu Âu: khoảng 97,3%; hiệu suất chuyển đổi từ pin sang AC tối đa: 95,5% – giúp giảm tổn thất và tối ưu hóa lượng điện tự dùng.
• Kích thước (R × C × S): 756 × 551 × 258mm; trọng lượng: khoảng 49,7kg.
• Dải nhiệt độ làm việc: -35°C đến +60°C; độ ẩm: 0 – 95% (không ngưng tụ); độ cao lắp đặt tối đa: 4.000m.
• Phương pháp làm mát: quạt điều khiển thông minh, độ ồn
• Tự tiêu thụ ban đêm: <15W, giảm hao hụt năng lượng khi hệ thống không hoạt động.
• Giao diện & kết nối: màn hình LCD trực quan; giao tiếp với BMS qua CAN; hỗ trợ Wi-Fi + LAN + Bluetooth, 4G, RS485, giao thức Modbus RTU / Modbus TCP/IP, Sunspec – dễ dàng kết nối với hệ thống giám sát năng lượng và nền tảng quản lý của GoodWe.
• Kiểu lắp đặt: treo tường, thiết kế mặt trước tối giản, hiện đại, dễ phối hợp với không gian kiến trúc.

7. Tài liệu kỹ thuật GW15K-ET-L-G10

Quý khách có thể xem chi tiết đầy đủ các thông số trong Datasheet chính hãng GoodWe ET LV dưới đây:
