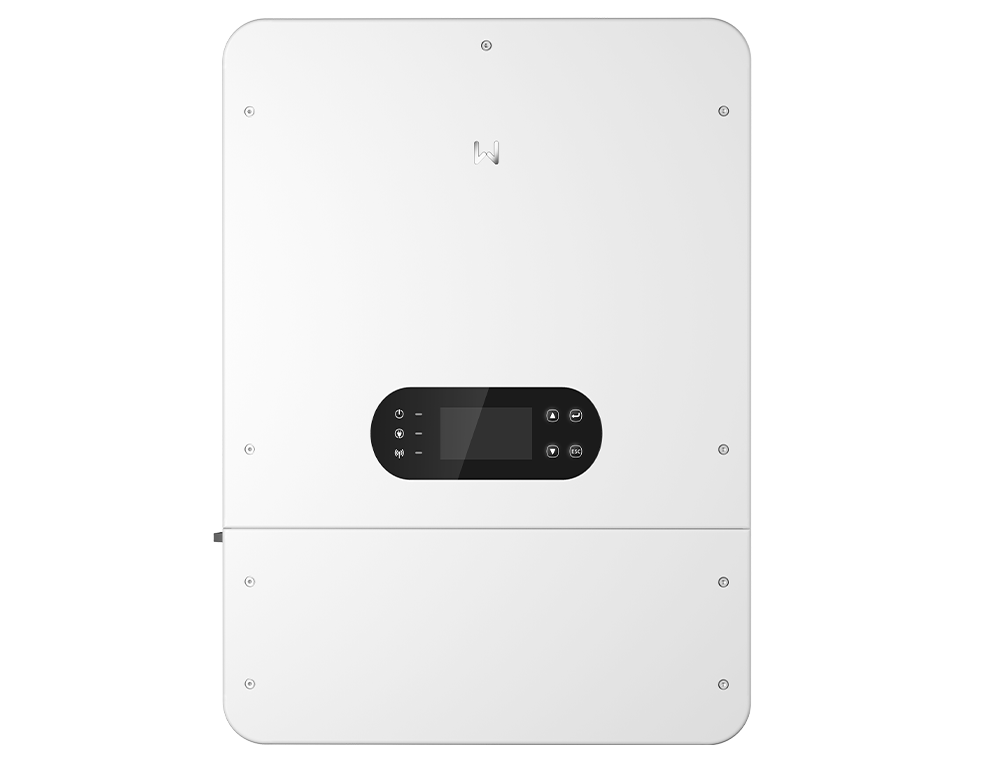

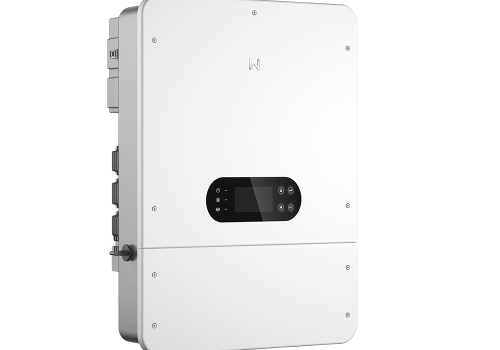

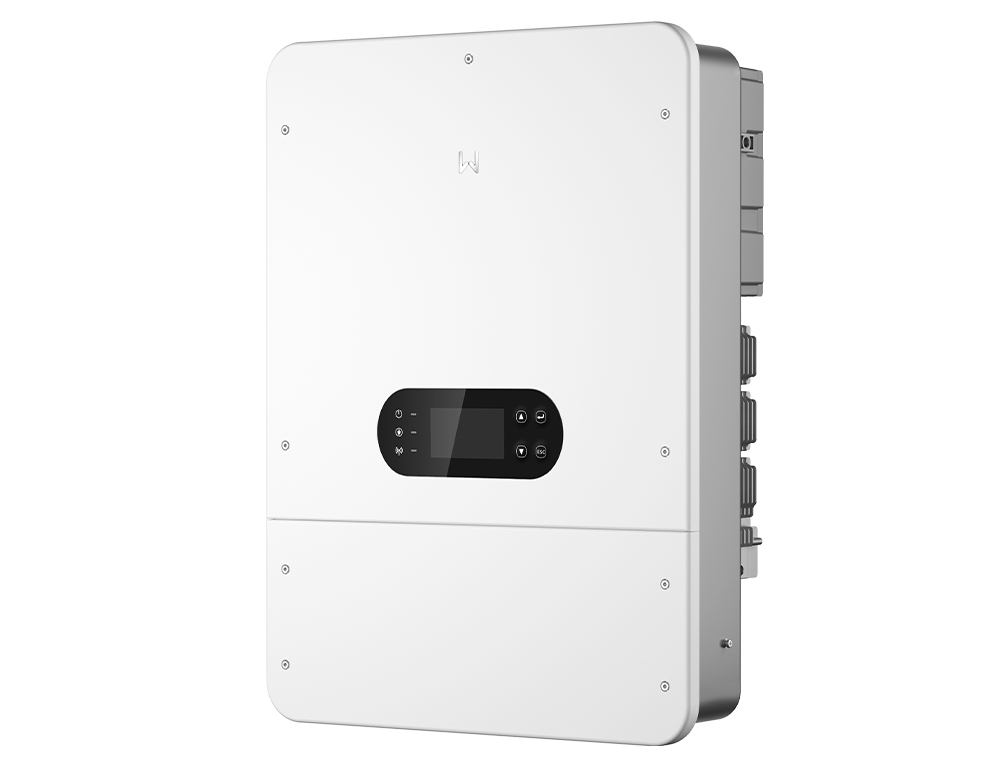

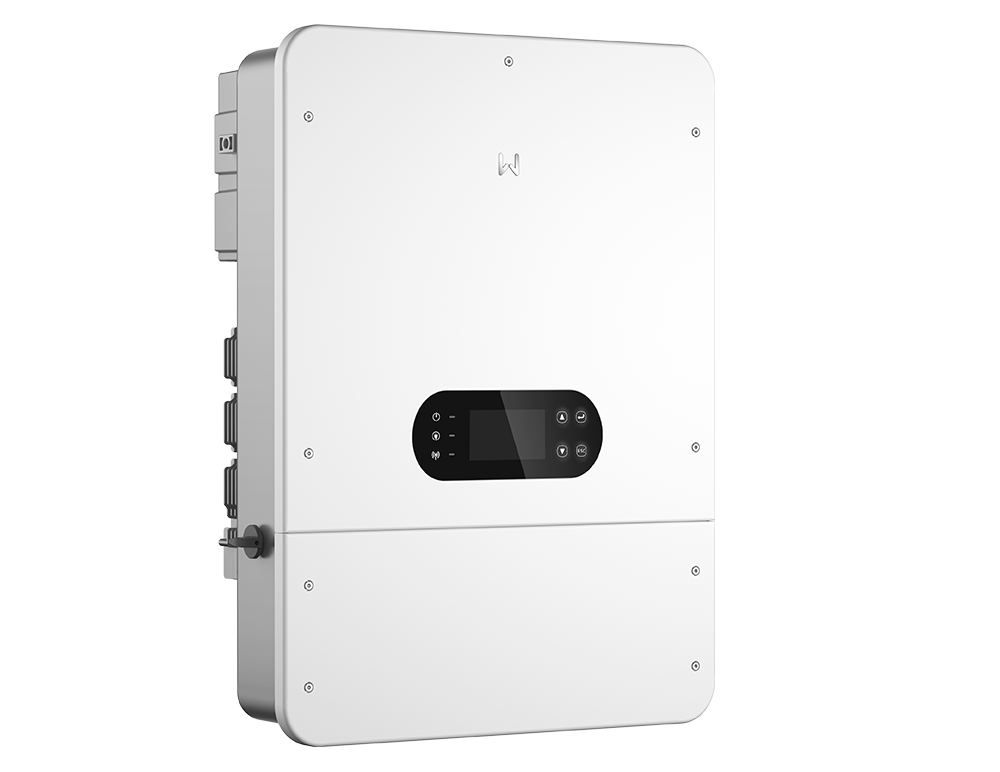

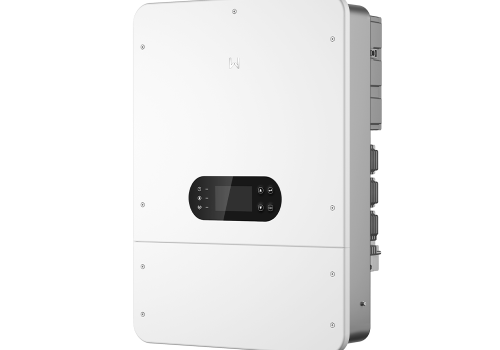

Inverter Hybrid ET LV GW20K-ET-L-G10 – 20kW, 3 Pha (Áp Thấp)

Biến tần hybrid GoodWe GW20K-ET-L-G10 – 20kW, 3 Pha, 4 MPPT, 48V (LV)

GoodWe GW20K-ET-L-G10 là model công suất lớn nhất trong Series ET LV (5–20kW | 3 pha | 2/3/4 MPPT | Biến tần hybrid điện áp thấp 48V). Đây là giải pháp lý tưởng cho biệt thự, trang trại, homestay, kho lạnh hoặc hệ thống thương mại nhỏ cần vừa hòa lưới 3 pha, vừa lưu trữ năng lượng với pin 48V. Biến tần hỗ trợ cả pin LFP và ắc quy chì, tương thích với các dòng pin Lynx A G3, Lynx U G3 và BAT 14kWh của GoodWe, đồng thời cho phép lắp dàn pin tới 40kWp (gấp đôi công suất AC) với 4 MPPT độc lập và thời gian chuyển mạch dự phòng <4ms như một hệ UPS chuyên nghiệp.

1. Công suất 20kW 3 pha – Giải pháp toàn diện cho tải lớn

• Công suất AC danh định: 20.000W, 3 pha, điện áp 400/380V (3L/N/PE), tần số 50/60Hz.
• Công suất AC tối đa: 22.000W; công suất biểu kiến danh định phát lên lưới: 20kVA; tối đa phát lên lưới: 22kVA.
• Công suất biểu kiến danh định ở chế độ dự phòng: 20kVA; công suất tối đa chế độ dự phòng: 22kVA, có thể tăng đến 40kVA trong 10 giây để chịu dòng khởi động của các tải nặng như máy bơm, máy nén lạnh, máy nén khí…
• Dòng điện danh định xuất ra lưới: khoảng 30,3A @220V và 29,0A @230V; phù hợp cho hệ thống 3 pha dân dụng lớn hoặc thương mại nhỏ.
• Khả năng xuất công suất không cân bằng giữa các pha lên đến 150%, giúp vận hành linh hoạt với phụ tải thực tế.
• Hệ số công suất đầu ra: ~1, có thể điều chỉnh từ 0,8 trễ đến 0,8 sớm; THDi: <3% (tải tuyến tính), đảm bảo chất lượng điện sạch cho thiết bị điện tử.

2. Pin 48V điện áp thấp – Hai cổng pin độc lập, dòng sạc/xả lớn

• Loại pin: LFP (LiFePO₄) và ắc quy chì (Lead-acid) điện áp thấp 48V.
• Điện áp pin danh định: 48V; dải điện áp làm việc: 40 – 60V; điện áp khởi động: 30V.
• Số cổng pin: 2 – cho phép chia bank pin thành hai nhánh độc lập, dễ mở rộng dung lượng.
• Dòng sạc liên tục tối đa: 208A/208A cho hai cổng pin; dòng xả liên tục tối đa: 208A/208A.
• Công suất sạc tối đa: 20kW; công suất xả tối đa: 22kW – tận dụng tối đa năng lượng lưu trữ vào giờ cao điểm hoặc khi mất điện.
• Tương thích với các hệ pin 48V phổ biến, gồm Lynx A G3, Lynx U G3 và BAT 14kWh của GoodWe cùng nhiều thương hiệu pin 48V khác.
• Giao tiếp BMS: CAN – đảm bảo pin và biến tần trao đổi dữ liệu chính xác, tăng tuổi thọ và độ an toàn của hệ lưu trữ.

3. Phía PV – 4 MPPT, công suất đầu vào tối đa 40kWp

• Công suất đầu vào PV tối đa: 40kW – cho phép oversizing dàn pin đến 200% so với công suất AC để tối ưu sản lượng trong ngày.
• Điện áp DC đầu vào tối đa: 1.000V.
• Dải điện áp làm việc MPPT: 150 – 850V; điện áp khởi động: 180V; điện áp danh định: 620V.
• Số lượng MPPT: 4; số chuỗi/MPPT: 1/1/1/1 – linh hoạt khi chia chuỗi trên nhiều mái khác nhau.
• Dòng điện tối đa mỗi MPPT: 20A; dòng ngắn mạch tối đa mỗi MPPT: 26A – tương thích tốt với các tấm pin công suất cao.
• Hiệu suất MPPT: lên đến 99,9%, giúp bám chính xác điểm công suất cực đại của dàn pin.

4. Chế độ dự phòng & tích hợp máy phát điện

• Thời gian chuyển mạch sang chế độ dự phòng <4ms, hoạt động như UPS cho các tải quan trọng (máy tính, modem, server, thiết bị mạng…).
• Điện áp đầu ra dự phòng: 400/380V, 3 pha; tần số: 50/60Hz – tương đương lưới, phù hợp hầu hết thiết bị 3 pha.
• Dòng bypass tối đa: 70A.
• Phía máy phát: công suất biểu kiến định mức và tối đa 20kVA; điện áp 400/380V; tần số 50/60Hz; dải tần chấp nhận 45–55Hz / 55–65Hz – dễ dàng phối hợp với máy phát diesel khi cần.

5. Hệ thống bảo vệ toàn diện – An toàn & bền bỉ

• Giám sát dòng điện chuỗi PV và phát hiện điện trở cách điện PV tích hợp, giúp phát hiện sớm bất thường trên dàn pin.
• Bộ giám sát dòng dư (RCD) tích hợp, tăng cường an toàn cho người sử dụng.
• Bảo vệ phân cực ngược PV: tích hợp; bảo vệ phân cực ngược pin: tùy chọn.
• Các bảo vệ điện quan trọng: chống đảo lưới, bảo vệ quá áp/quá dòng AC, bảo vệ ngắn mạch AC, bảo vệ quá nhiệt…
• Công tắc DC tích hợp giúp thao tác an toàn khi bảo trì hoặc xử lý sự cố.
• Chống sét lan truyền Type II cho cả phía DC và AC, giảm rủi ro hư hại thiết bị do sét lan truyền.
• AFCI dùng AI (tùy chọn), Rapid Shutdown & Remote Shutdown đáp ứng các tiêu chuẩn an toàn hiện đại về hồ quang DC và ngắt khẩn cấp.
• Cấp bảo vệ vỏ: IP66; cấp chống ăn mòn: C4 – lắp đặt được ngoài trời, kể cả khu vực có môi trường xâm thực cao.

6. Thiết kế, kích thước & giám sát thông minh

• Hiệu suất tối đa: 97,8%; hiệu suất Châu Âu: 97,4%; hiệu suất cực đại từ pin sang AC: 95,5%.
• Kích thước (Rộng × Cao × Sâu): 756 × 551 × 258mm; trọng lượng: khoảng 51,2kg.
• Dải nhiệt độ hoạt động: -35°C đến +60°C; độ ẩm: 0 – 95% (không ngưng tụ); độ cao lắp đặt tối đa: 4.000m.
• Phương pháp làm mát: làm mát bằng quạt thông minh; độ ồn: <45dB – vận hành êm ái.
• Công suất tự tiêu thụ ban đêm: <15W, giảm hao hụt năng lượng khi hệ thống không phát điện.
• Giao diện & kết nối: màn hình LCD trực quan; giao tiếp BMS qua CAN; hỗ trợ WiFi + LAN + Bluetooth, 4G, RS485 với các giao thức Modbus RTU, Modbus TCP/IP, Sunspec Modbus RTU – dễ tích hợp với hệ thống giám sát và quản lý năng lượng thông minh.
• Kiểu lắp đặt: treo tường, thiết kế mặt trước tối giản, hiện đại, phù hợp với kiến trúc nhà ở và công trình cao cấp.

7. Tài liệu kỹ thuật GW20K-ET-L-G10

Quý khách có thể tham khảo chi tiết đầy đủ các thông số trong Datasheet chính hãng GoodWe ET LV dưới đây:
